蝶阀设计制造标准:
通用-蝶阀设计制造标准:
蝶阀设计制造规范按:【GB/T 12238-89】、【JB/T12221-89】《通用阀门法兰和对夹连接蝶阀》;
蝶阀结构长度标准按:【GB/T 12221-89】《法兰连接阀门的结构长度》;
蝶阀法兰连接尺寸标准按:【GB/T 4216.4-4216.5-84】《灰铸铁法兰及垫片》,【GB/T 9113-2000】、【GB/T 17241.6-1998】《铸钢法兰设计标准》;
蝶阀压力温度等级标准按:【GB/T 12224】
蝶阀阀门试验与检验标准按:【GB/T 13927-92】《通用阀门压力试验与检验》。
消防专用-信号蝶阀设计制造标准:
信号蝶阀结构长度标准按:【GB/T 12221-89】;
信号蝶阀结构长度标准按:【GB/T 9113.3-88】、【GB/T 4216.5-84】;
信号蝶阀压力温度等级标准按:【GB/T 13927-92】、【JB/T 8527-97】。

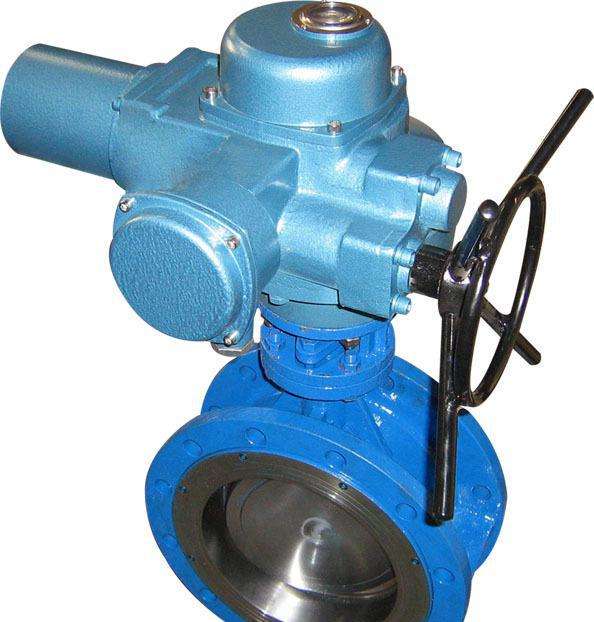

硕翔蝶阀的优点:三偏心蝶阀,被广泛用于介质温度≤425℃的冶金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。材质分为:铸铁、铸钢、不锈钢,其主要特点有:双重安全构造: 为防止因受流体压力、温度的影响而引起的蝶板变形、阀杆错位、密封面咬合、在蝶板上下侧分别装有两个各自独立的止推环、从而保证了阀门在任何工况下的正常工作;
同时、为防止未知原因所引起的阀杆破损、飞出而造成的突发事故、在阀门下端内外两处设计了各自独立的阀杆飞出防止机构、这也从侧面保证了 的压力等级可以做到高达 2500 磅级。
无死区设计: 在设计过程中、特别考虑了在调控领域中的应用问题、充分利用三偏心蝶阀的密封原理、做到了阀门开关时蝶板不刮擦阀座、阀杆的扭矩通过蝶板直接传递至密封面、也就是说蝶板与阀座间几乎无磨擦现象发生、从而杜绝了打开普通阀门时所常见的跳跃现象、根除了阀门的低开度范围内因磨擦等各种不安定因素所造成的调控不能现象、即根除了死区(不感带)、这意味着 几乎可以从 0 开度开始即进入可调控区域、直至 90 开度、其正常调控比是一般蝶阀的 2 倍以上、调控比最高可高达 100:1 以上。这为 作为调控阀使用创造了良好的条件、特别是在大口径时、截止阀的成本极高、另外、截止阀无法实现零泄漏、在需要紧急关断的工况中、必须在截止阀的旁侧加装关断阀、 集调控与关断于一身、其经济效益是极其可观的。
本体阀座构造:三偏心蝶阀的阀座安装构造有两种、大多数是为图方便而安装在蝶板上、但则采用了本体阀座构造、将阀座安装在本体上。其优点是与蝶板阀座相比、大大减少了阀座直接接触介质的机会、从而降低了阀座受冲蚀的程度、延长了阀座的使用寿命。
薄层片阀座结构: 的阀座由不锈钢薄片与石墨薄片层叠而成、这种结构可以有效地防止介质中的微小固形物的影响和热膨胀所可能引起的密封面咬合、即使出现微小的损伤、也不会产生泄漏、而这在对双偏心蝶阀或其它三偏心蝶阀来说是不可想像的。
可更换式密封可谓独树一帜、不但本体阀座可以更换、而且由于蝶板密封面与蝶板是独立的、蝶板密封面可也可以更换、也就是说当蝶板密封面受损时、不必再兴师动众地运回制造厂或大举分解阀门、只需调换蝶板密封面即可、这不但大大降低了保养成本、还大大减少了维修工时和检修强度与难度。
均衡固定结构:从三偏心蝶阀的密封面形状特点出发、 的密封副固定方式采用了螺栓椭圆形分布固定、不但定位精确、而且还使每个螺栓都均衡受力、杜绝了因应力分布不均而产生的密封副松动、
