衬氟放料球阀FQ41F46/FQ41PFA

  • 技术热线:15618637748
  • 销售热线:18621500387
  • 座机:021-37570528
  • 传真:021-37597209

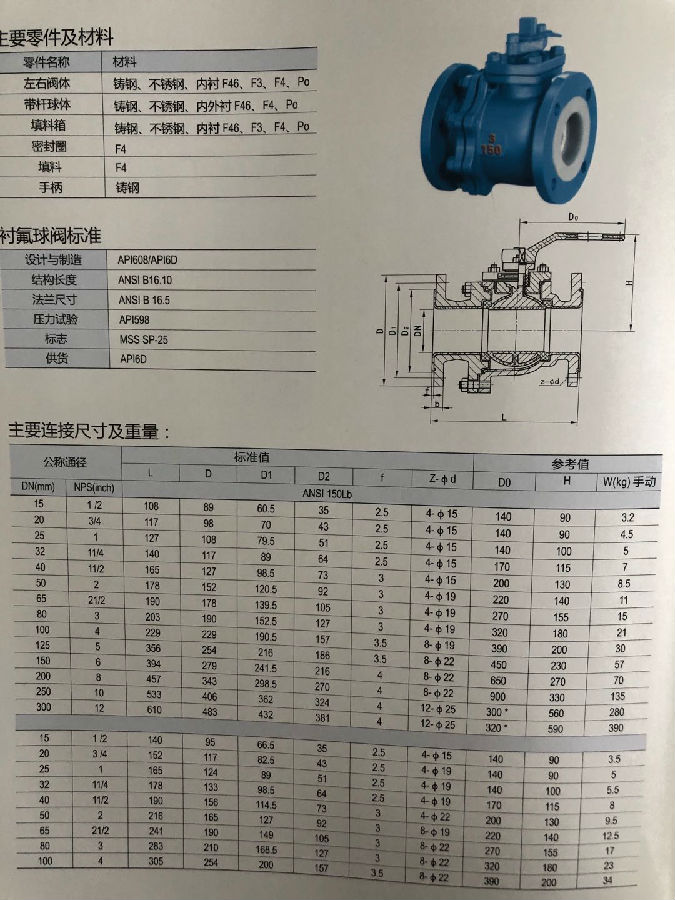

  • 结构示意图

  • 设计制造标准

  • 特点及用途

  • 基本型号

  • 技术参数

GB12237
HG20592
FQ41F46衬氟放料球阀的简单介绍
FQ41F46衬氟放料球阀系列产品是衬氟球阀的延伸产品,为各种强腐蚀性介质的启闭控制而设计,阀门的两端法兰大小不等,一端为标准法兰一端为与反应釜底放料孔配套的法兰,很方便的就可以连接在反应釜底
FQ41F46衬氟放料球阀的详细信息
FQ41F46衬氟放料球阀
公称通径:DN15~250(mm) 聚全氟乙丙烯 FEP  F46
公称压力:PN1.0(Mpa) 可溶性四 PFA FA
使用温度:-20~180℃ 聚偏氟乙烯 PVDF F2
结构形式:直通式 四氟乙烯/乙烯 ETFE F40
连接方式:法兰
阀体材料:铸钢、碳钢、不锈钢
驱动装置:手动、气动执行器、电动执行器
适用介质:强酸、强碱、强氧化性介质
一、FQ41F46衬氟放料球阀概 述
FQ41F46衬氟放料球阀系列产品是衬氟球阀的延伸产品,为各种强腐蚀性介质的启闭控制而设计,阀门的两端法兰大小不等,一端为标准法兰一端为与反应釜底放料孔配套的法兰,很方便的就可以连接在反应釜底。其结构形式为浮动直通式,连接形式为法兰,阀外壳采用碳钢内衬氟塑料,阀球为与阀杆一体式金属嵌件外包氟塑料工艺制造,具有耐腐密封性好、启闭灵活、快速的特点且外型美观、强度高、经久耐用。是现代化工工艺流程中使用最为广泛的耐腐阀门。
  二、FQ41F46衬氟放料球阀用途
Q41F-F系列衬氟放料球阀采用氟塑料衬里技术,阀体采用熔模精密铸造,强度高、外观光洁,与液体接触的过流部件全部为氟塑料,因此可在-50℃~180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。
FQ41F46, FEP(F46)、PCTFE(F3)衬氟放料球阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
  三、FQ41F46衬氟放料球阀工作原理
Q41F-F系列衬氟放料阀的工作原理是靠旋转阀瓣来使阀门畅通或闭塞的,阀瓣和阀体内侧全部采用氟塑料衬塑工艺制成,其具有开关轻便,体积小,密封可靠,结构简单,维修方便,使用范围广等优点。
  四、FQ41F46衬氟放料球阀设计特点
放料球阀基本系列为Q41F型,除具有一般球阀所具有的流体阻力小,启闭速度快,结构简单外,还有以下优点:
1.采用氟塑料衬里层的球阀,具有极高的化学稳定性,可以适用于任何强腐蚀性化学介质;
2.采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护;
3.启闭件球体与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲击承压件内的可能性,从根本上保证了使用中的安全性;
4.结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏。
